首頁

岱綸

改性聚苯硫醚纖維，它是以聚苯硫醚纖維爲基礎原料經結構改性制得。是一項具有創新性的，具有國際先進水平的高科技成果。

關鍵詞：

岱綸

所屬分類：

産品咨詢：

産品描述

　　改性聚苯硫醚纖維

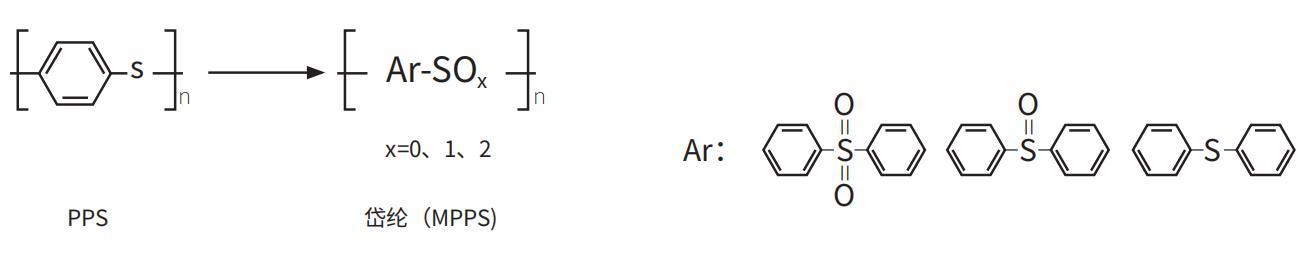

　　改性聚苯硫醚纖維，它是以聚苯硫醚纖維爲基礎原料經結構改性制得。是一項具有創新性的，具有國際先進水平的高科技成果。

　　改性後的PPS 纖維不僅保留了PPS固有的力學性能、化學穩定性、阻燃性、保溫性能，其抗氧化性能、耐高溫均有極大的提升。最高使用溫度：由204℃提升至260℃。

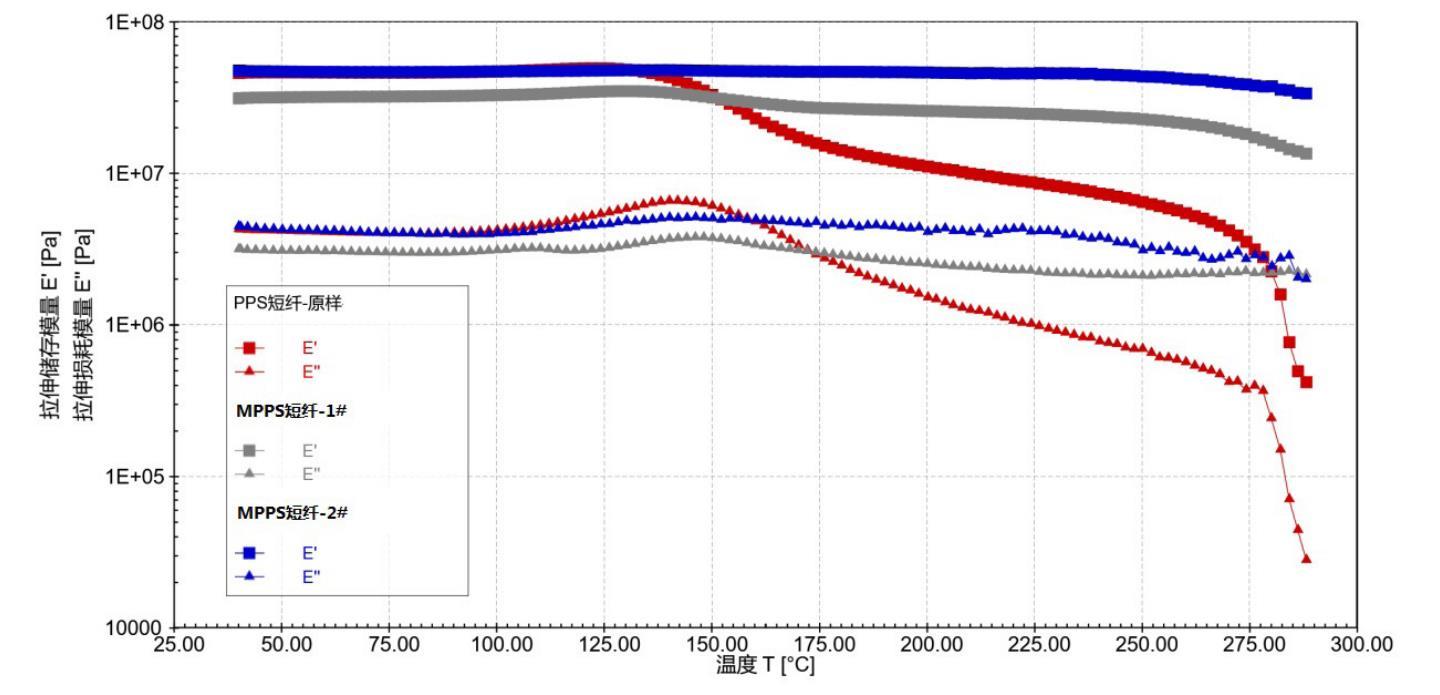

　　DMTA 測試分析

　　常規PPS纖維在130℃時出現玻璃化轉變，纖維由玻璃态向高彈态轉變，高分子鏈段發生運動，纖維拉伸變形；MPPS纖維拉伸儲存模量與拉伸損耗模量随溫度幾乎無變化，曲線平滑，在分解溫度以下無玻璃化轉變，保持較好的剛性，具有穩定的機械性能。

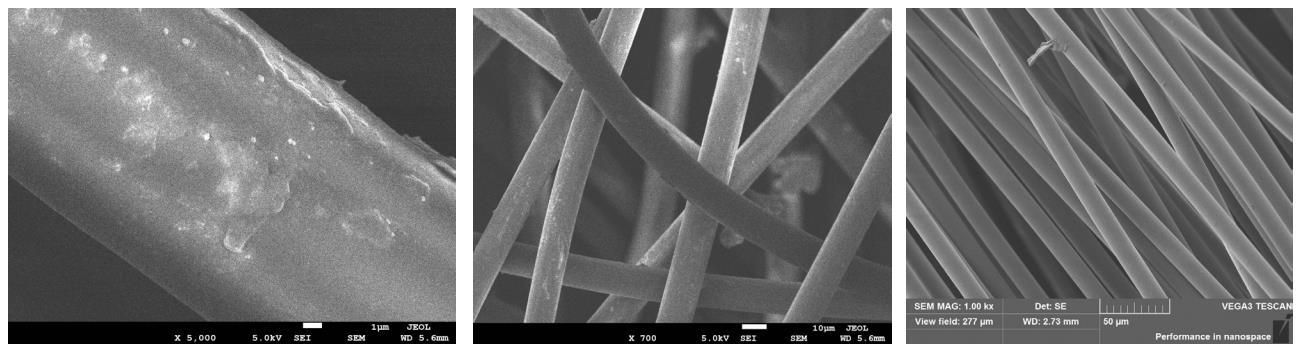

　　SEM 測試分析

　　纖維粗細均勻，表面光滑,纖維直徑爲12-14μm。

　　物理特性

指标（Items）	單位（Unit）	标準值（Value）	檢測方法（Test Method）
斷裂強度 (Breaking strength)	cN/dtex	≥3.0	GB/T14337
斷裂伸長率 (Elongation at Break)	%	15-20	GB/T14337
密度 (Density)	g/cm³	1.4
回潮率 (Moisture Regain)	%	0.5-2	GB/T6503
玻璃化溫度 (Glass Transition Temp.)	℃	無	DMA
300℃熱空氣收縮率 (Shrinkage at 300℃ ,15min)	%	≤1.2	FZ/T50004
起始分解溫度 (Initial Tecomposition Temp.)	℃	450	TG-DTG
長期使用溫度 (Long-term Use Temp.)	℃	230
瞬時使用溫度 (Short-term Use Temp.)	℃	260
燃燒現象 (Flame Phenomenon)	無熔滴、無熔縮，離火源自熄

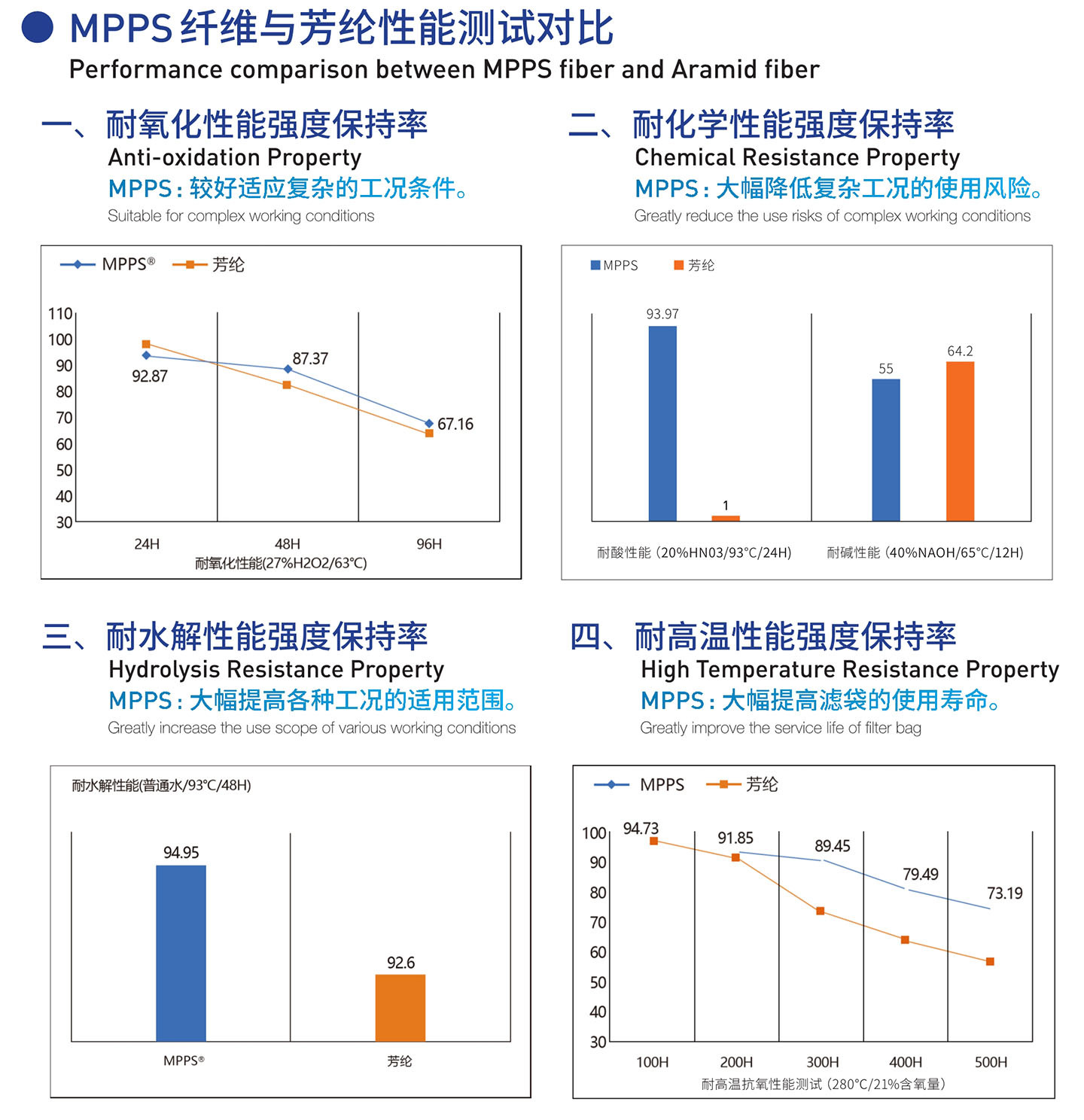

　　優異的抗氧化性能

　　MPPS纖維具有優異的抗氧化性能，在65% 硝酸中，65℃環境中蒸煮24小時後，27% 過氧化氫溶液中， 93℃環境中蒸煮24 小時後，仍具有85% 的斷裂強度保持率。空氣環境（含氧量21%）250℃高溫烘烤24 小時，強度保持率大于90%。

　　優異的耐高溫性能

　　MPPS具有非常優異的耐高溫性能，其熱分解溫度爲450℃。MPPS可以在230℃以下長期使用，在250℃也可使用較長時間，瞬間使用溫度高達260℃。MPPS不論在熱水中還是在高溫熱空氣中，均具有優異的尺寸穩定性，其沸水收縮率小于0.2%，在230℃和250℃下的熱收縮率分别爲0.7%和1.2%，遠遠低于間位芳綸等同類纖維。

　　優良的耐化學性能

　　MPPS不溶于任何已知的有機溶劑，在常用有機溶劑如N,N二甲基甲酰胺、氯仿、二甲基亞砜等液體中浸泡之後力學性能有所增加，耐有機溶劑性能異常突出。在酸堿中具有較好的耐受性，在強酸溶液中，其耐受性優于間位芳綸，在強堿溶液中，其耐受性略低于間位芳綸，高于聚酰亞胺纖維。

　　産品規格主要有：

　　1.56(dtex)X51(mm)

　　1.56(dtex)X65(mm)

　　2.22(dtex)X51(mm)

　　2.22(dtex)X65(mm)

　　3.33(dtex)X51(mm)

　　3.33(dtex)X65(mm)

　　其他規格要求需訂制。

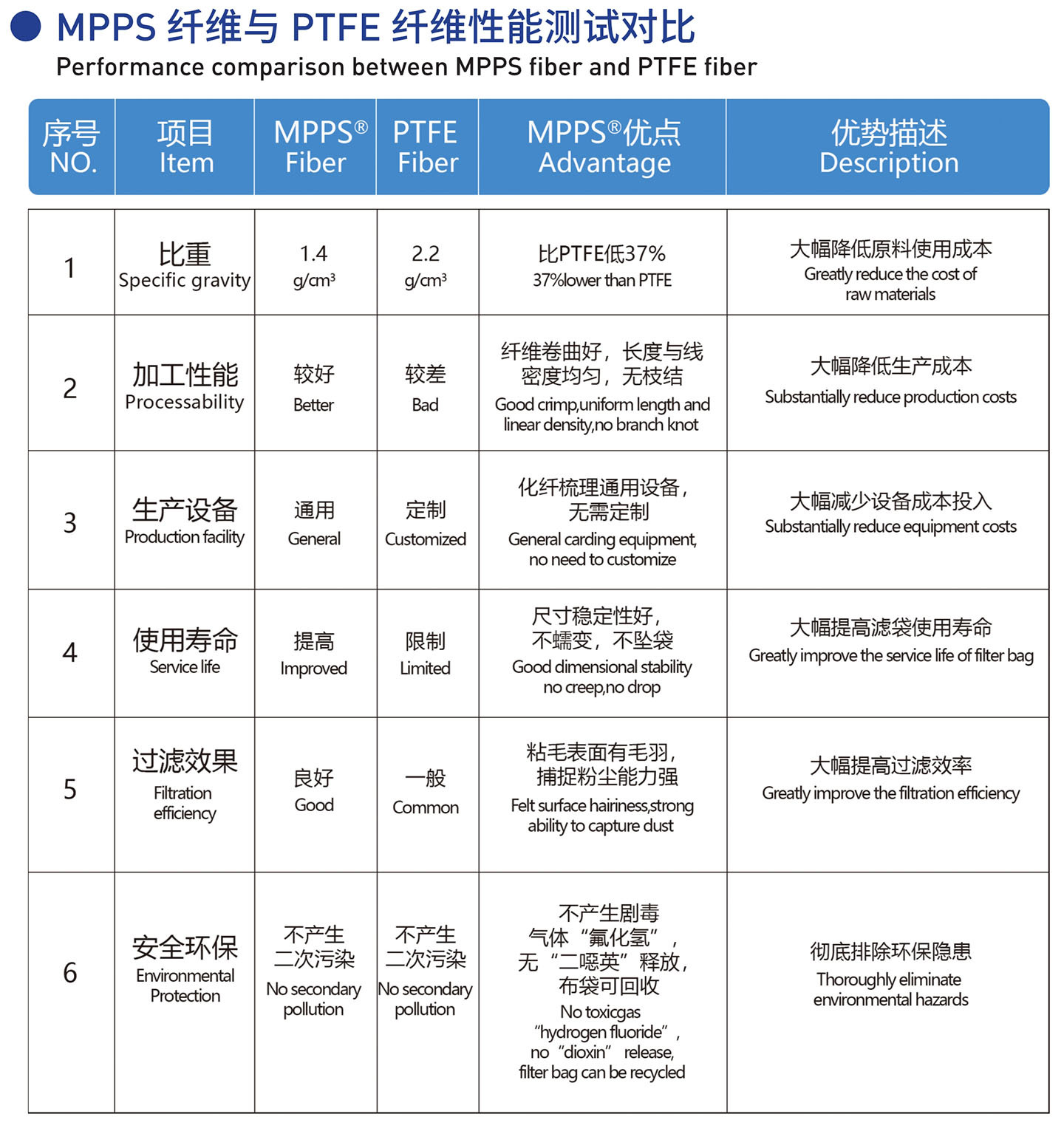

　　MPPS濾料性能

　　檢測報告附頁

特性	檢測項目		單位	實測值	備注
形态特征	單位面積質量		g/㎡	899
	單位面積質量偏差		%	-3.7，+3.7
	厚度		mm	3.60
	厚度偏差		%	-5.8，+7.3
強力特性	斷裂強力	徑向	N/5×20cm	739
		緯向		1351
	斷裂伸長	徑向	%	6.2
		緯向		26.9
透氣性	透氣度		m³/ ㎡ .min	11.90
	透氣度偏差		%	-7.4，+2.0
耐氧特性	斷裂強力	徑向	N/5×20cm	607	雙氧水 30% 常溫 24h
		緯向		1374
	斷裂伸長	徑向	%	9.5
		緯向		26.9
	強力保持率	徑向	%	82.1
		緯向		101.7
耐氧特性	斷裂強力	徑向	N/5×20cm	726	雙氧水 30%50℃ 24h
		緯向		1360
	斷裂伸長	徑向	%	8.3
		緯向		22.5
	強力保持率	徑向	%	98.2
		緯向		100.7
耐氧特性	斷裂強力	徑向	N/5×20cm	655	雙氧水 30%85℃ 24h
		緯向		1317
	斷裂伸長	徑向	%	10.2
		緯向		15.4
	強力保持率	徑向	%	88.8
		緯向		97.5
耐酸特性	斷裂強力	徑向	N/5×20cm	708	硫酸 60%85℃ 24h
		緯向		1318
	斷裂伸長	徑向	%	7.9
		緯向		26.9
	強力保持率	徑向	%	96.5
		緯向		97.5
耐硝酸特性	斷裂強力	徑向	N/5×20cm	781	硝酸 60%50℃ 24h
		緯向		1635
	斷裂伸長	徑向	%	13.5
		緯向		20.9
	強力保持率	徑向	%	105.7
		緯向		121.0
耐堿特性	斷裂強力	徑向	N/5×20cm	728	NaOH40%85℃ 24h
		緯向		1546
	斷裂伸長	徑向	%	8.8
		緯向		19.7
	強力保持率	徑向	%	98.5
		緯向		114.4
